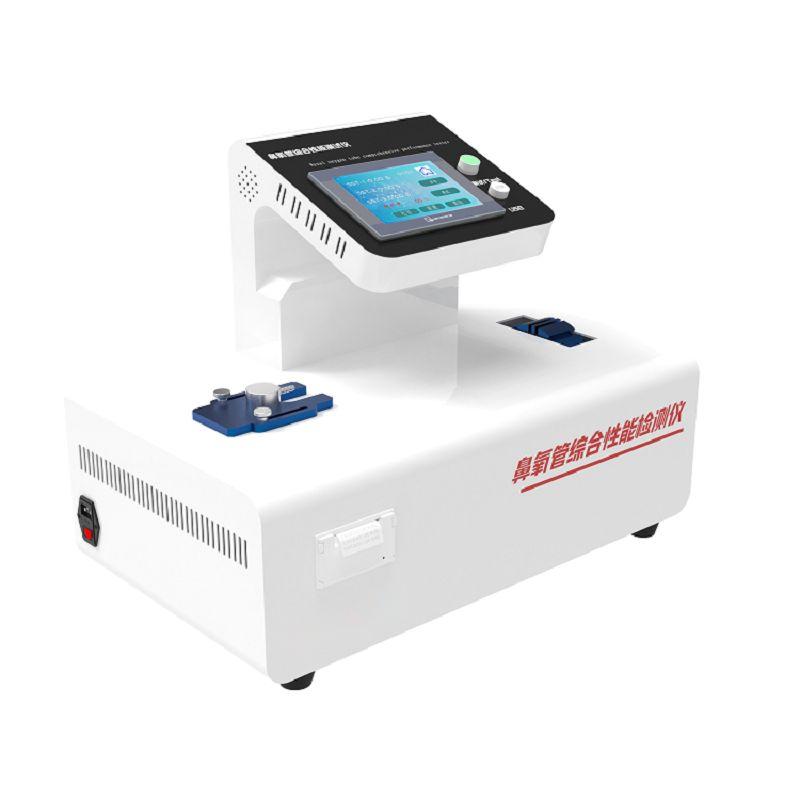

鼻氧管綜合性測試儀、鼻氧管氣流阻力測試儀、鼻氧管抗扁癟性測試儀、鼻氧管泄漏測試儀、鼻氧管耐壓強度測試儀、鼻氧管氣流阻力與抗扁癟測試儀、鼻氧管多功能測試儀、鼻氧管綜合測試儀
一、設備簡介
一款用于測試鼻氧管氣流阻力、抗扁癟性等多項性能的設備，也稱為鼻氧管氣流阻力和抗扁癟性檢測儀、鼻氧管檢測設備，符合YY/T 1543-2017《鼻氧管》的測試要求。該設備適用于所有鼻氣管，不論是獨立的鼻氧管還是用于和濕化瓶、面罩連接的鼻氧管?？蓽y試鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐壓強度，耐彎折（通暢性）等指標。
二、核心測試功能與原理?
?氣流阻力測試?
?原理?：通過高精度壓力傳感器監測鼻氧管兩端壓差（ΔP = P? - P?），計算每米管道壓力增量?。
?步驟?：
預處理：樣品在23℃±2℃環境靜置1小時；
供氣測試：以額定流量供氣，記錄連接前后壓力差值?。
?抗扁癟性測試?
?原理?：截取0.5m鼻氧管樣本，彎曲末端100mm成U形（間距X=3d，d為管徑），監測初始流量衰減（降幅≤25%為合格）?。
?關鍵?：U形夾具間距需根據管徑動態調整，避免誤判?。
?擴展功能（綜合機型）?
?泄漏測試?：施加壓力檢測氣體泄漏（無泄漏為合格）?。
?耐壓強度?：承受一定的工作壓力（取較大值）不破裂?。
?通暢性?：確保15L/min氧流量穩定通過濕化系統?。
三、技術優勢
•嚴格按照YY/T 1543-2017標準設計
•支持氣流阻力、抗扁癟性、泄漏測試、耐壓強度五大測試功能
•7寸彩色觸摸屏控制，直觀的操作界面，帶來操作體驗的極大提升
•設備配有微型打印機，可適時打印實驗結果。
•配有高精度壓力傳感器，通過旋轉壓力旋鈕可穩定控制輸出壓強
•配有高精度流量計，可精準測試通過導管流量
•du有的轉輪式設計，可滿足多種規格內徑的鼻氧管測試抗扁癟性
•采用通用設計的錐形測試接口，能夠滿足市面上大多數產品的測試要求
•設備自帶強大數據儲存功能
•微型打印機和USB通用數據接口，方便數據輸出和傳遞
•過載保護、以及掉電記憶等智能配置，有效保證用戶的操作安全
•提供軟件免費升級服務
?四、關鍵技術參數?
?參數項? | 指標范圍? |
控制系統? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏，中英文切換 |
測試項目? | 鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐彎折（通暢性），耐壓強度，通暢性 |
壓力傳感器范圍? | 0～300 kpa用于成人鼻氧管和10kpa用于兒童鼻氧管，精度：±0.1％FS |
流量計范圍 | 20L/min，精度士(1.5+0.2%FS) |
氣源壓力 | 0mpa ～0.4 mpa（氣源用戶自備） |
氣源接口 | Φ8 mm聚氨酯管 |
外形尺寸 | 800*400*520mm |
電源 | AC 220V,50Hz |
重量 | 15.2 kg |
適用鼻氧管規格 | 2-2.5-3-4-5-7可制定其他規格 |
?五、執行標準及標準化流程與質控
符合標準
YY/T 1543-2017《鼻氧管》的測試要求?
?環境要求?
測試前樣品需在23℃±2℃環境預處理1小時。
?關鍵判定標準?
氣流阻力：ΔP ≤ 2.0kPa/m；
抗扁癟性：流量衰減≤25%初始值?；
泄漏/耐壓：100kPa無泄漏，200kPa不破裂?。
?校準維護?
季度校準壓力傳感器，偏差≤±0.01kPa?；
工作環境：溫度5–40℃、濕度45–80%?。
?六、應用價值?
?生產端?：某廠商引入綜合測試儀后，不良率從3%降至0.3%?；
?臨床安全?：避免氧療中斷風險，保障呼吸支持穩定性?。
注：抗扁癟測試需嚴格把控U形彎曲間距（X=3d），管徑差異可能導致結果偏差?。
七、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
配1/8寶塔接1個;
魯爾接頭1/8外接1個;
